LDW1404M 40 hk @ 3600 rpm

Lombardini meridiesel
  • Slutet färskvattenkylning
  • Värmeväxlare med zink anode
  • Mekanisk Backslag
  • De Luxe inst. panel
  • Kablage 5 m.
  • Elektriskt stop
  • Handpump för oljebyte
  • Flexibla motortassar

LDW1404M (35hk/ 25,5 kW - 3600 rpm) marinmotor

Lombardini ingår i den internationella koncernen Kohler. Lombardini Marines båtmotorer planeras, designas och tillverkas i Lombardini-Kohler motorfabriker.

De krav som ställs på fritidsmarinmotorer beaktas redan i planeringsskedet. Motorerna är lätta och små. Möjligheterna till service och underhåll har ordnats så att det är så lätt som möjligt att utföra service även i trånga maskinutrymmen. Motorn levereras med full sjöutrustning och monteringsfärdig: sötvattenskylning (temperaturväxlare och sjövattenpump osv.), backslag med utväxling som passar motorn, instrument panel med kablage samt gummidynor som passar motorn.

Tyst gång Motorns ljud har dämpats genom att placera bränsleinsprutningssystemet i topplocket. Det finns inga kugghjul. Kamaxeln ovanför locket drivs med en kuggrem som är speciellt designad för användning som kräver fasthet. Motorns smörjningssystem fungerar med en vingpump som får sin drivkraft direkt från vevaxeln.

Suorituskykyinen I FOCS-motorer (Fully Overhead Controlling System) används i stället för ett vanligt system en pumpmunstycksenhet som patenterats av Lombardini.

Separata munstycksrör eller munstycksslangar behövs inte, och därför är det mycket noga med tidsanpassning och dosering av insprutning. Med allt detta uppnås en bättre kapacitet än tidigare.

Låga avgasutsläpp En av fördelarna med Lombardinis patenterade insprutningssystem är låga avgasutsläpp. Motorserien FOCS’ avgasutsläpp understiger EU-bestämmelserna.

Låga servicekostnader De delar som ofta ska granskas är placerade i övre delen av motorn och är därför lätta att komma åt. Därför är det lätt att utföra service och man behöver inga dyra verktyg.

Ingen vibration Noggrann balansering av rörliga delar plus optimal förbränning ger mindre vibration med alla varvtal

FOCS dieselmotorer uppfyller kraven om avgasutsläpp i EU:s direktiv 94/25/EG i enlighet med direktiv 2003/44/EG när en motor monteras i en fritidsbåt enligt tillverkarens anvisningar.

Standardutrustning

• 12 V elstart • 120 A generator • sjövattenpump • bränslepump • luftfilter • bränslefilter • mekanisk TMC40 backslag höger rotation (olkia utväxling) • kabelfästen, för gas- och växelkabel • elektrisk stoppare • Standard Plus digital instrument panel • 5 m kablage • verktygset • manual

Tillval

• 10 eller 15 m kabel • ledningsserie/förgrening för två kontrollpunkter • uttagning av varmt vatten (t.ex. till varmvattenberedare)

Tekniska Information

Motor modell FOCS
Effekt (max.) 35 hp/ 25,5 kW
Max varvtal 3600 rpm
Antal cyl 4 kpl
Cyl diameter. & stroke 75 x 77,6
Cylindervolym 1372 cm³
Avgasrenings EU RCD Stage 2
Vikt 133 kg
Höjd 549 mm
Längd 823 mm
Bredd 452 mm
Backslag TMC40 olika utväxlingar 2.0, 2.6 tai 3.22:1
Generator - el.system 120 A - 12 V
Instrumentpanel De Luxe + kablage 5 m.
LDW1404M med TMC60 backslag

Instrumentpanel

• Digital display med visning av motorvarvtal • antal driftstimmar • voltmeter • färskvattentemperatur. Innehåller varningslampor och akustiskt alarm. Start och stopp med nyckel.

Std Digital Plus mittaripaneeli

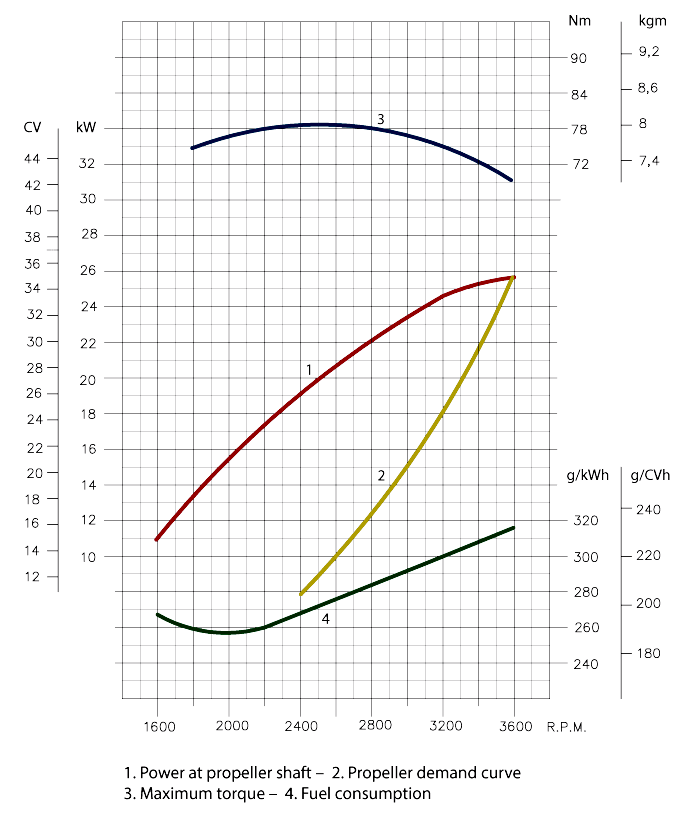

Motorns drift

1. Propel axel effekt 2. Propeller absorption kurva 3. Vridmoment 4. Bränsleförbrukning

Effekterna i 20°C temperatur efter motorn inkörning och backslagen, avgasrörets och luftfilter påmonterade , 1 bar tryck, mätttolerans +/- 5 %. Effektförminskning 1 % vid varje 100 m höjdstigning och 2%vid varje 5°C temperaturstigning som överskrider +20°C

LDW1404M prestanda

Service och reservdelar

Läs manualen som följer med den nya motorn och följ anvisningarna och rekommendationerna från Lombardini Marine gällande regelbunden kontroll och service. Kom också ihåg motorns höstservice och korrekta vinterförvaring. Skydda naturen och kom ihåg att lämna begagnade filter, olja och annat avfall till återvinning enligt reglerna.

Service Info

Olje filter 0021752620
bränsle filter 0021752630
Luftfilter 0037003330
Zinkanode 0090802150
Impeller Lombardini 0042002040
Impeller Johnson 0042001930
Generator rem (120A) 0024404510
Motor olja 10W-40 3,2 ltr.
Kylvätska 4,25 ltr.
Backslag olja TMC60P Type ATF 0,65 ltr.
Backslag olja TMC60P Type ATF 0,85 ltr.
Huolto-osat moottorille LDW1404M
Huolto Suomessa
Huolto maailmalla


Lombardini aggregat för båtar:

  • Flera modeller för olika effekter
  • Dämpat och effektivt
  • Automatisk avstängning för störningar
  • Vattenkylning
  • Modern och stilig konstruktion
  • Stilig kontrollpanel med 10 eller 15 m kablage

Man har gjort aggregatens gång mycket jämn genom att fästa varje aggregat med flera gummidynor. Varje aggregat är fäst vid ljudisoleringslådan med separata gummidynor och ljudisoleringslådan isoleras från båten med egna gummidynor.
