LDW1003M 27 hp @ 3600 rpm
- Makeavesijäähdytys
- Sinkkianodisuojaus
- Mekaaninen merivaihde
- Mittaripaneeli
- Johtosarja 5 metriä
- Sähköinen pysäytin
- Öljyntyhjennyspumppu
- Kumityynyt
LDW1003M moottori
Lombardini on osa kansainvälistä Kohler konsernia. Lombardini Marine merimoottorit suunnitellaan ja valmistetaan Lombardinin - Kohler moottoritehtailla.
Venemoottorille asetetut vaatimukset on otettu huomioon jo suunnitteluvaiheessa. Moottorit ovat keveitä ja pienikokoisia. Yleiset huoltokohteet on sijoitettu siten että huolto-toimenpiteet olisivat mahdollisimman helppoa myös ahtaissa konetiloissa. Moottori toimitetaan täydellisellä merivarustuksella asennusvalmiina; makeavesijäähdytys (lämmönvaihdin ja merivesipumppu jne.), moottoriin sopiva merivaihde, mittaripaneeli ja johtosarja sekä moottorille sopivat kumityynyt.
Hiljainen Moottorin käyntiääni on saatu hiljaiseksi sijoittamalla polttoaineen suihkutusjärjestelmä sylinterikanteen. Myös hammasrattaiden puuttuminen hiljentää käyntiääntä. Kannen yläpuolista nokka-akselia käytetään hammashihnalla, joka on suunniteltu vartavasten lujuutta vaativaan käyttöön. Moottorin voitelujärjestelmä toteutetaan siipipyöräpumpulla, joka saa käyttövoimansa suoraan kampiakselilta.
Suorituskykyinen FOCS -moottoreissa (Fully Overhead Controlling System) käytetään Lombardinin patentoimaa pumppusuutinyksikköä perinteisen järjestelmän sijasta.Tässä järjestelmässä suihkutuspumppu ja -suutin on yhdistetty ja sijoitettu sylinterinkanteen, kullakin sylinterillä omansa.
Erillisiä suutinputkia/ -letkuja ei tarvita, minkä vuoksi suihkutusajoitus ja -annostus on ehdottoman tarkkaa. Tällä kaikella saavutetaan entistä parempi suorituskyky.
Pienet pakokaasupäästöt Lombardini patentoidun suihkutusjärjestelmän etuna on myös alhaiset pakokaasupäästöt. FOCS –moottorisarjan pakokaasupäästöt alittavat EU–määräykset.
Vähäiset huoltokustannukset Usein tarkistettavat osat on sijoitettu moottorin yläosaan ja ovat näin helposti tavoitettavissa. Tämän ansiosta huoltaminen on helppoa eikä huollossa tarvita kalliita työkaluja.
Tärinättömyys Liikkuvien osien tarkka tasapainotus yhdessä optimaalisen palamisen kanssa vähentää tärinää kaikilla kierrosluvuilla.
FOCS diesel-moottorit täyttävät EU:n direktiivin 94/25/EY pakokaasupäästöjä koskevat vaatimukset direktiivin 2003/44/EY mukaisesti, kun moottori asennenetaan valmistajan ohjeiden mukaan huviveneeseen.
Vakiovarustus
• 12 V sähkökäynnistys • 120 A laturi • merivesipumppu • polttoainepumppu • ilmansuodatin • polttoainesuodatin • mekaaninen TMC40 vaihteisto oikeakätinen pyörintä (välityssuhde valittavissa) • kaapelikiinnitykset, kaasu- ja vaihdekaapelille • sähköinen pysäytin • Standard Digital Plus mittaripaneeli • 10 m johtosarja • käyttöohjekirjaLisävarusteet
• 10 tai 15 metrin kaapeli • johtosarja/haaroitus kahdelle ohjauspisteelle • lämpimän veden ulosotto (esim. lämminvesivaraajalle)Tekniset tiedot
| Moottori | FOCS |
| Teho (maks.) | 27 hp/ 19,5 kW |
| Mierrokset | 3600 rpm |
| Sylinterimäärä | 3 kpl |
| Syl.halk ja iskunpituus | 75 x 77,6 |
| Kuutiotilavuus | 1028 cm³ |
| Päästömääräys | EU RCD Stage 2 |
| Paino | 115 kg |
| Korkeus | 522 mm |
| Pituus | 643 mm |
| Leveys | 452 mm |
| Merivaihde | TMC40, 2.0, 2.6 tai 3.22:1 |
| Laturi - sähköjärjestelmä | 120 A - 12 V |
| Mittaripaneeli | De Luxe + johtosarja 5 m. |
LDW1003M TMC40 merivaihteella
De Luxe mittaritaulu
• virta-avain • käynnnistys painikkeella • hälytin • analoginen kierroslukumittari • LCD monitoiminäyttö: kierrosluku, akkujännite, käyttötunnit, jäähdytysveden lämpötila,(öljynpaine valinnainen, saatavana tehdastilauksena) • varoitus/ hälytys: öljynpaine, veden lämpötila, lataus, huoltovälin ilmoitus
Lisäoptiona saatavana NMEA 2000 kytkentä muunninsarjan avulla.
Suorituskyky
1. Potkuriakseliteho 2. Potkurin absorptiokäyrä 3. Vääntömomentti 4. Polttoaineen kulutusArvot ilmoitettu tilanteessa, jossa moottori on sisäänajettu ja varustukseen sisältyy vaihteisto, ilmanpuhdistin, ja vesijäähdytetty pakoputken mutka lämpötilassa +20°C. Maksimiarvot pienenevät 1% jokaista 100 m käyttökorkeuden lisäystä kohti ja noin 2% jokaista 5°C:een lämpötilan lisäystä kohti, joka ylittää 20°C:een lämpötilan.
LDW1003M suorituskyky
Ladattavat tiedostot
Huolto ja huolto-osat
Huolto Info
| Öljynsuodatin | 0021752610 |
| Polttoainesuodatin | 0021752630 |
| Ilmansuodatin | 0037003330 |
| Sinkkianodi | 0090802150 |
| Siipipyörä Lombardini | 0042002040 |
| Siipipyörä Johnson | 0042001930 |
| Laturin moniurahihna (120A laturille) | 0024404510 |
| Moottoriöljy 10W-40 | 2,4 litraa |
| Jäähdytysneste | 3,0 litraa |
| Vaihteistoöljy TMC60P | Type ATF 0,65 litraa |
| vanhemmat TMC60 mallit | - |
| Huolto-osat moottorille LDW1003M | |
| Huolto Suomessa | |
| Huolto maailmalla | |

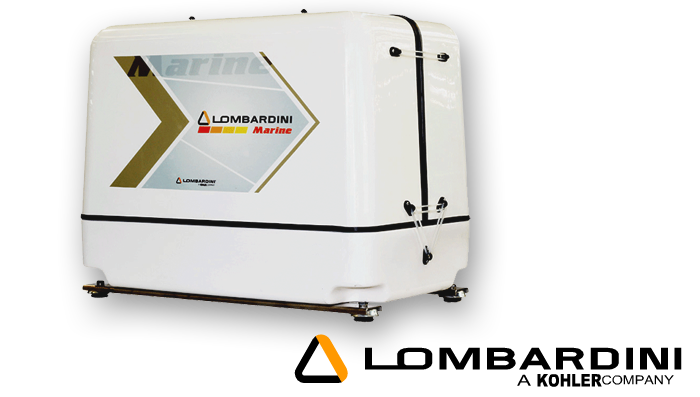

Lombardini aggregaatit venekäyttöön
Lombardini aggregaatit venekäyttöön:
- Useita malleja eri tehoille
- Kompakti koko, koteloitu ja tyyllikäs rakenne
- Vesijäähdytys
- Hilainen ja tehokas
- Automaattinen sammutus vikatilanteita varten
- Tyyllikäs hallintapaneeli ja 10 m tai 15 metrin johdolla.
Aggregaattien käynti on saatu erittäin tasaiseksi käyttämällä useita kumityynyjä aggregaatin kiinnittämiseen. Itse aggregaatti on kiinnitetty äänieristyskopan runkoon erillisillä kumityynyillä ja äänierityskotelo eristetään veneen rungosta omilla kumityynyillä.
Ota yhteyttä ja kysy lisää sinulle sopivasta moottorimallista tai aggregaatista. Lombardini Marine myyntimme auttaa Sinua oikean moottorimallin valinnassa.
